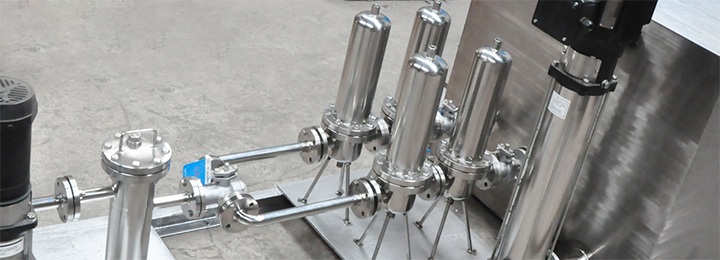

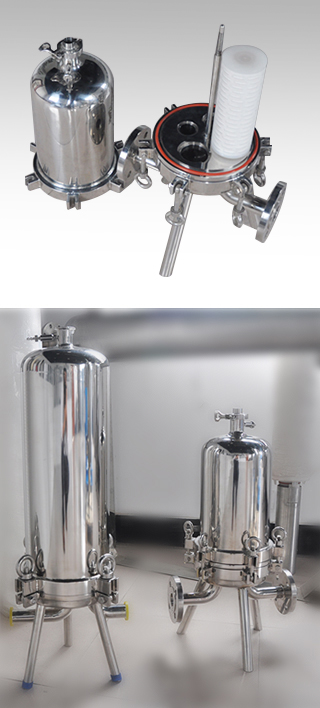

Bình chứa lõi lọc giấy xếp

Bình chứa lõi lọc giấy xếp có thể được trang bị với một bình chứa nhiều lõi lọc, mà đã được tiêu chuẩn hóa sản phẩm.

- Bình chứa lõi lọc giấy xếp có thể được trang bị với một bình chứa nhiều lõi lọc, mà đã được tiêu chuẩn hóa sản phẩm. Khách hàng có thể tùy thuộc vào chất liệu, đường kính, chiều dài và số lượng, để đạt được lưu lượng khác nhau.

Vật liệu lọc

Thành phần	Chất liệu
Thân bình lọc	CS, 304,316L, C276,2205, lớp phủ
Lõi lọc	Thủy tinh, PP, PTFE, thép không gỉ;
Gasket	Chuẩn NBR, tùy Viton, PTFE

Thông số hiệu suất lọc

Độ chính xác lọc	0,1 micron đến 100 micron
Nhiệt độ	80 ℃
Áp lực	1.6Mpa ở nhiệt độ thường
Dòng chảy	0.1 ~ 500m³ / H
Số lõi	1-300 lõi
Chiều dài bộ lọc	250,500,750,1000mm

Khác

- Bình chứa lõi lọc giấy xếp nhiệt độ vận hành an toàn và áp suất sẽ phụ thuộc vào các yếu tố lọc và lớp đệm.

- Xử lý bề mặt: đánh bóng cơ khí, đánh bóng điện, phun cát, sơn...

- Bình chứa lõi lọc giấy xếp kích thước kết nối Lọc: DN15-DN500 hoặc NPT, tiêu chuẩn ren: DN15 ~ DN50

Lưu lượng nước t / h	Cấu hình bộ lọc		Đường kính đầu ra		Kích thước (mm)
Lưu lượng nước t / h	Số lõi	Chiều dài	d (mm)	Liên quan	D	Q	H	h1	h2
0.5	1	10〃	DN20	đai sắt	φ102	230	520	125	360
1		20〃					760		600
1.5		30〃					1000		840
1.5	3	10〃	DN25		φ184	300	600	130	360
3		20〃					840		600
4.5		30〃					1080		840
2.5	5	10〃	DN50		φ234	450	730		410
5		20〃					970		650
7.5		30〃					1210		890
8	8	20〃	DN65		φ304	500	1050	150	670
12		30〃					1290		910
6		40〃					1530		1150
12	12	20〃	DN80	Mặt bích	φ354	550	1150	200	685
18		30〃					1390		925
24		40〃					1630		1165
15	15	20〃			φ404	650	1170		695
22.5		30〃					1410		935
30		40〃					150		1175
18	18	20〃					1170		695
27		30〃					1410		935
36		40〃					1650		1175
21	21	20〃	DN100		φ454	700	1230		710
31,5		30〃					1470		950
42		40〃					1710		1190
25	25	20〃			φ506	750	1250		720
37.5		30〃					1490		960
50		40〃					1730		1200
30	30	20〃					1250		720
45		30〃					1490		960
60		40〃					1730		1200
